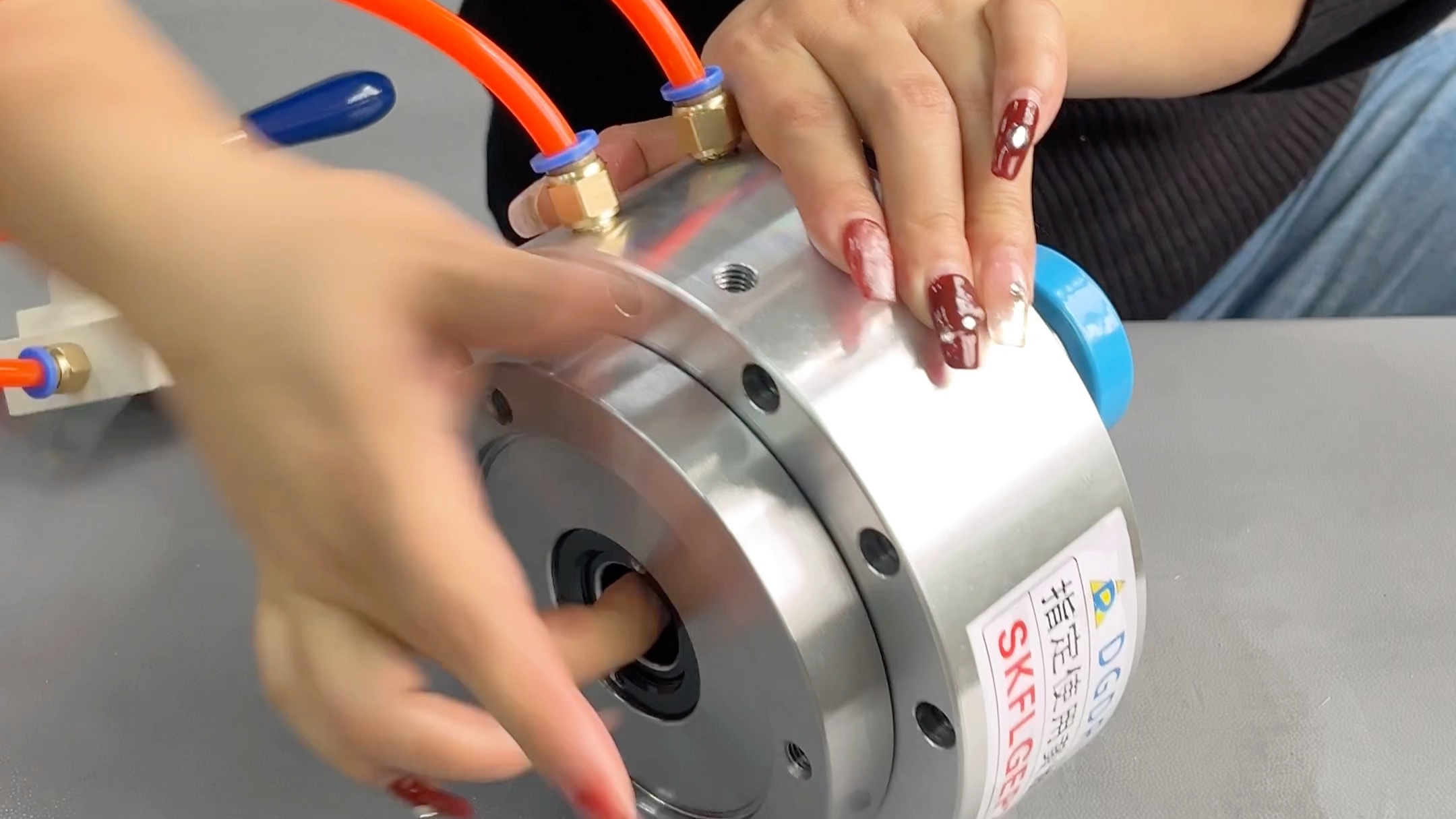

气动卡盘全面解析：夹紧原理、类型选型与高精度加工应用指南

在数控车床、磨床以及各类自动化加工单元中，工件能不能被稳定、精准、快速地夹住，往往直接决定了成品尺寸的一致性和生产节拍。气动卡盘正是围绕这一需求发展起来的核心夹持部件——它以压缩空气为动力源，通过卡盘内部机构把气压转换成夹紧力，实现工件的自动定心与快速装卸。对于追求批量稳定生产的制造企业来说，选对一款合适的气动卡盘，其价值不亚于换一台更高精度的机床。

本文从中幸精密机械多年服务机床夹具行业的实践经验出发，系统梳理气动卡盘的结构原理、常见类型、精度控制要点、典型应用行业以及选型与维护方法，帮助工艺人员和采购人员建立一套清晰的判断框架。

一、气动卡盘是怎么工作的：从气压到夹紧力的传递路径

气动卡盘的驱动逻辑并不复杂，但每一个环节都影响最终的夹持表现。完整的工作链路大致如下：

• 气源输入：车间压缩空气经过三联件（过滤器、减压阀、油雾器）处理后，以稳定压力进入回转气缸或气动回转接头，工作压力通常在 0.4～0.8 MPa 之间，常用值为 0.6 MPa 左右。
• 轴向推力生成：回转气缸把气压转换成轴向拉力或推力，通过拉杆与卡盘内部的楔心套相连。机床主轴旋转时，气缸需要与主轴同步回转，因此必须使用通孔式或非通孔式回转气缸，并保证动平衡性能。
• 斜楔增力与方向转换：楔心套上的斜面与卡爪座上的斜槽配合，把轴向运动转换为卡爪的径向位移。斜楔角度决定了增力倍数，常见设计在 1:2 到 1:4 之间，角度越小增力越大，但自锁性和行程会受到影响。
• 夹紧与松开：卡爪沿径向同步靠近或远离，实现自动定心。三爪、四爪、六爪等不同结构，只是把这一动作分配到不同数量的卡爪上。

值得注意的是，气动卡盘的夹紧力来自气压与有效活塞面积的乘积，再乘以斜楔增力系数，因此气压波动会直接反映为夹紧力的波动。对于薄壁件、易变形件和有严格圆度要求的工件，气源稳定性必须作为工艺条件来管理，而不能只靠卡盘本身。

二、常见气动卡盘类型及其适用场景

1. 三爪气动卡盘

三爪结构是应用最广的形式，三点自定心，适合圆形、正六边形以及规则回转体零件的批量加工。在数控车床上用于盘类、套类、轴类零件的精车与半精车；在数控磨床上则用于轴承套圈、齿轮内孔、液压阀芯等零件的磨削装夹。三爪气动卡盘结构紧凑、通孔选择多，是通用性最强的一类。

2. 四爪卡盘

四爪卡盘分为联动四爪和独立四爪两类。联动四爪通过同步机构让四个卡爪同时动作，适合方形、矩形、法兰类以及非圆对称零件的批量装夹；独立四爪则可以单独调整每个卡爪的位置，用于形状不规则、偏心或需要逐点找正的工件。在加工方形接头、模具镶块、异型法兰时，四爪结构往往比三爪更容易找到稳定的受力点。

3. 六爪卡盘

当工件壁厚较薄、直径较大或材料刚性不足时，三爪夹持容易产生三角变形。六爪卡盘把夹紧力分散到六个接触点上，单点压力明显降低，工件圆度和圆柱度更容易控制。典型应用包括薄壁套筒、同步器齿环、轴承内外圈、定子铁芯以及各类环形件的车磨加工。对于薄壁件来说，六爪往往不是"可选项"，而是保证精度的必要条件。

4. 数控磨床卡盘

磨削加工的切削力相对较小，但对跳动、动平衡和清洁度要求很高。数控磨床卡盘通常以气动驱动为主，原因在于气动系统发热小、无油雾污染、响应快，且不会像液压系统那样存在泄漏污染磨削液的风险。这类卡盘在端面跳动和径向跳动控制上要求更严，配合高精度卡爪修磨后，重复定位精度可以达到 0.005～0.01 mm 量级。

5. 专用与非标卡盘

除了标准系列，实际生产中还会遇到异型件装夹夹具的需求：比如带台阶的壳体、偏心轴、多工位同时加工的小零件、需要在卡盘上集成气密检测的自动化产线等。这一类通常需要走非标卡盘定制路线，从夹持面形状、卡爪行程、通孔尺寸到法兰接口都要重新设计。

三、气动卡盘与液压卡盘、手动卡盘怎么选

三种驱动方式各有边界，盲目追求某一项参数反而容易造成浪费。

• 夹紧力：液压系统压力通常为 3～7 MPa，同规格下夹紧力可达气动的数倍，适合重切削、大余量车削。气动受限于 0.6 MPa 左右的气源压力，夹紧力偏小，更适合精加工、磨削、轻切削和检测工序。
• 响应速度：气动动作快，夹紧与松开通常在 0.2～0.5 秒内完成，适合高频上下料的自动化产线。
• 清洁与维护：气动系统无液压油泄漏风险，对磨削液、冷却液污染小，维护成本低；液压卡盘则需要关注油温、油液清洁度和密封寿命。
• 成本：气动卡盘及配套回转气缸的整体投入一般低于液压方案，对中小批量和多品种生产更友好。

简单来说：重切削、大夹紧力优先考虑液压；高转速、高清洁度、快节拍、中小切削力优先考虑气动；单件小批、试制阶段则可以用手动卡盘过渡。很多工厂的做法是"粗车用液压、精车和磨削用气动"，在同一零件不同工序上各取所长。

四、影响夹持精度的几个关键因素

同样是气动卡盘，为什么有的能稳定控制在 0.01 mm 以内，有的却反复出现跳动超差？通常要从以下几个方向排查：

• 卡盘本体精度：包括端面跳动、径向跳动和重复定位精度，这取决于卡盘体的加工质量、卡爪滑动面的配合间隙以及斜楔机构的制造水平。
• 卡爪状态：卡爪长期使用后会磨损，尤其是夹持硬材料或带毛坯黑皮的工件时。定期修磨卡爪、必要时更换渗碳淬火卡爪，是维持精度的常规手段。
• 安装与法兰配合：卡盘与主轴法兰之间的配合面若有铁屑、毛刺或磕碰，会直接放大跳动误差。安装前必须清洁并检查贴合面积。
• 气源稳定性：气压波动会造成夹紧力变化，进而影响工件变形量和定位重复性。建议在卡盘气路前端加装精密减压阀和压力检测开关。
• 动平衡：高速旋转时，卡盘及卡爪的不平衡量会产生振动，影响表面粗糙度和尺寸一致性。高转速工况应做动平衡校正，并尽量选用对称结构。
• 切屑与冷却液侵入：卡盘内部积屑会阻碍卡爪滑动，导致动作迟滞和精度漂移。防护等级和定期吹扫同样重要。

五、气动卡盘的典型应用行业

气动卡盘几乎覆盖了所有需要批量回转体加工的制造领域，以下是几个有代表性的方向：

• 汽车与新能源汽车零部件：刹车盘、转向节、同步器齿环、电机壳、电机轴、变速箱齿轮、轮毂单元等，是气动卡盘用量最大的领域之一。新能源电机轴和电机壳对同轴度要求高，六爪和专用浮动夹持方案应用较多。
• 轴承与齿轮行业：套圈车磨、齿坯加工、齿圈精车，对圆度和端面跳动要求严格，六爪气动卡盘和高精度卡盘是常见配置。
• 液压件、气动件与阀门：阀体、阀芯、泵体、缸筒等零件工序多、批量大，配合加工中心虎钳和气动卡盘可组成柔性加工单元。
• 工程机械与农业机械：销轴、法兰、衬套、传动件等中大型零件，常采用四爪或大通孔卡盘实现稳定夹持。
• 轨道交通、船舶与航空航天：对材料难加工、精度要求高、零件价值大的工况，多采用非标卡盘定制方案，配合专用软爪和仿形夹持面。
• 医疗器械与仪器仪表：不锈钢、钛合金小零件加工，强调清洁、无污染和微变形控制，气动夹持的清洁优势比较突出。
• 纺织机械、印刷包装机械、造纸机械：辊筒、轴头、法兰类零件批量加工，常使用大通孔气动卡盘配合长轴装夹。
• 家电、压缩机、五金与模具：压缩机壳体、模具镶件、五金件的小批量多品种生产，气动虎钳与卡盘组合使用可以缩短换型时间。

六、气动虎钳与异型件装夹夹具的配套思路

车削和磨削只是加工链的一部分。在铣削、钻孔、攻丝等工序中，气动虎钳和加工中心虎钳承担着类似的角色。与手动虎钳相比，气动虎钳的优势在于夹紧力一致、装夹速度快、便于与机械手或桁架上下料配合，特别适合铝合金、薄板件和小型结构件的批量加工。

对于形状不规则的工件，标准的卡盘爪和虎钳口往往无法提供足够的接触面积，这时候就需要异型件装夹夹具介入。常见的解决思路包括：

• 仿形软爪：根据工件外形在软爪上现场镗削或铣削出贴合面，增大接触面积、降低单位压力。
• 浮动夹持：允许卡爪或压板在一定范围内自适应，避免因毛坯公差造成过定位。
• 多点辅助支撑：对悬伸较大或刚性不足的零件，增加可调支撑点，减少加工振动。
• 快换结构：把卡爪或钳口做成快换模块，换型时只更换夹持模块，不动卡盘本体，缩短停机时间。

这类机床夹具定制工作，考验的是供应商对零件工艺的理解深度，而不只是加工能力。能否在方案阶段就考虑到切削力方向、排屑路径、刀具让位和上下料空间，往往决定了一套夹具最终好不好用。

七、气动卡盘选型检查清单

在确定型号之前，建议把下面这些问题逐一确认清楚：

• 工件形状、材质、最大与最小夹持直径，以及单件重量；
• 是否需要通孔，通孔直径要满足棒料通过或长轴装夹；
• 切削力大小与方向，据此估算所需夹紧力并留出安全余量；
• 机床主轴最高转速，是否需要动平衡等级更高的型号；
• 精度要求：径向跳动、端面跳动、重复定位精度分别定在什么范围；
• 气源压力、流量是否满足，是否需要保压或断气保护功能；
• 主轴接口形式与法兰尺寸，确认卡盘可以直接或通过过渡法兰安装；
• 是否接入自动化产线，需不需要位置检测、气密检测、快换接口；
• 冷却液、铁屑、粉尘环境，决定防护等级和密封形式；
• 备件供应与维修响应周期，尤其是卡爪、密封件等易损件。

把这些参数整理成一页纸，再与卡盘厂家沟通，效率会高很多，也能避免"买回来发现通孔不够"或"夹紧力不足导致工件打滑"这类反复折腾。

八、日常维护与常见故障处理

气动卡盘属于精密夹持部件，维护到位可以用很多年，反之可能几个月就出现精度衰减。

• 每班检查：确认气源压力在设定范围内，听有无异常漏气声，观察卡爪动作是否顺畅。
• 定期清洁：用压缩空气吹净卡盘内部和卡爪滑动面的铁屑，必要时拆开清洗。
• 按规定润滑：使用厂家推荐的润滑脂，按周期加注，避免混用不同品牌油脂。
• 检查密封件：回转气缸和卡盘内部的 O 型圈老化后会出现漏气，表现为夹紧力下降和动作变慢。
• 防止超压与撞击：气压过高会加速密封件和斜楔磨损；装夹时避免工件撞击卡爪。
• 长期停用防护：做好防锈处理，重新启用前先手动检查动作再通高压。

常见故障中，"夹紧力不足"多半来自气压偏低、气路泄漏或密封圈失效；"卡爪动作迟滞"通常与气路堵塞、电磁阀故障或内部积屑有关；"精度突然变差"则要先检查卡爪磨损、安装面清洁度和气源稳定性，再考虑卡盘本体问题。

九、什么时候需要走非标卡盘定制路线

标准型号能解决大部分常规工况，但遇到以下情况时，定制往往更划算：

• 工件形状特殊，标准卡爪无法稳定夹持，需要仿形爪或专用支撑结构；
• 需要在一次装夹中完成多工位加工，要求卡盘集成多个夹持单元；
• 通孔尺寸、法兰接口或外形尺寸超出标准系列范围；
• 精度要求高于标准品，需要针对性修配和检测；
• 要接入机器人上下料或自动化产线，需要预留检测、快换、通讯接口；
• 工件易变形，需要浮动夹持、多点夹持或低压精密夹持方案。

定制不是简单改个尺寸，而是要从工艺出发重新计算夹紧力、变形量和定位基准。有经验的卡盘厂家会在方案阶段提供夹持力估算、变形分析和三维干涉检查，把问题解决在图纸阶段。

十、结语：让夹持方案成为工艺竞争力的一部分

气动卡盘看似只是机床上的一个附件，但它同时影响着加工精度、生产节拍、自动化程度和综合成本。三爪气动卡盘解决通用装夹，四爪卡盘应对方形与非对称零件，六爪卡盘守住薄壁件的圆度底线，数控磨床卡盘保障高转速下的跳动稳定，非标卡盘定制则填补标准品覆盖不到的空白。把这几类产品按工序合理搭配，再配合气动虎钳、加工中心虎钳和异型件装夹夹具，整条加工链的稳定性会有明显改善。

对于正在规划产线或优化现有工艺的企业来说，选择一家能够提供选型建议、方案设计和售后支持的大连卡盘厂家，比单纯比价更有意义。中幸精密机械长期专注于气动卡盘、高精度卡盘及各类机床夹具的研发与制造，可根据工件特点提供从标准选型到非标定制的完整夹持方案，帮助制造企业把"夹得住、夹得准、夹得快"这三件事同时做好。
