气动卡盘全解析：工作原理、选型要点与高精度装夹方案
在数控车床、磨床和自动化加工线上，工件能不能被稳稳"咬住"，往往决定了整条工序的成败。气动卡盘正是承担这一角色的核心夹持部件——它以压缩空气为动力源，通过气缸推动楔心机构带动卡爪同步伸缩，实现工件的快速夹紧与松开。相比传统手动卡盘，它把装夹时间从分钟级压缩到秒级；相比液压卡盘，它结构更简单、维护成本更低、响应速度更快。对于批量加工、自动化上下料以及异型件装夹场景，气动卡盘已经成为越来越多制造企业的默认选项。
本文从中幸精密机械多年的卡盘制造经验出发，系统梳理气动卡盘的结构原理、类型划分、精度指标、选型逻辑与定制思路，帮助工艺工程师和设备采购人员做出更合适的判断。
一、气动卡盘的工作原理：三步完成一次装夹
理解气动卡盘，抓住"气—机—爪"这条链路就够了。
- 动力输入：车间压缩空气经三联件（过滤、调压、油雾）处理后，通过电磁换向阀进入卡盘后端的气缸腔体，工作压力通常控制在 0.4～0.8 MPa，常见设定值为 0.5～0.6 MPa。
- 力放大与转换：活塞在气压作用下做直线运动，推动楔心套（或杠杆、斜楔机构）把轴向推力转换成卡爪的径向位移。楔角设计直接决定夹紧力放大倍数与卡爪行程。
- 同步夹紧：三爪、四爪或六爪在盘体导向槽内同步内收或外撑，完成对工件的定心与夹持。松开时换向阀切换气路，复位弹簧或反向气压使卡爪退回。
整个过程通常在 0.5～2 秒内完成，且夹紧力可通过调压阀无级调节。这一点对薄壁件、易变形件尤为重要——夹紧力过大，工件会被夹成椭圆；夹紧力过小，切削时又可能打滑。气压可调，正是气动方案的核心优势之一。
二、气动卡盘的核心结构组成
一台工业级气动卡盘，通常由以下几个部分构成，每个部分的加工水准都会体现在最终精度上：
- 盘体（卡盘本体）：多采用高强度铸铁或合金钢整体锻造，经时效处理消除内应力，保证长期使用不变形。盘体的导向槽精度决定了卡爪的滑动平顺度。
- 气缸组件：包括缸体、活塞、密封圈与端盖。密封件的耐磨性和耐油性直接影响使用寿命与漏气率。
- 楔心机构：卡盘的"传动心脏"，负责力放大与同步。其热处理硬度与配合间隙，是夹持精度与重复定位精度的关键。
- 卡爪（硬爪／软爪）：直接接触工件的部件。硬爪适合毛坯件，软爪可现场镗削成与工件外圆一致的形状，用于精加工和薄壁件。
- 气路接口与旋转接头：车床用气动卡盘需配回转气缸与旋转接头，保证主轴旋转时气路不缠绕。
三、三爪、四爪、六爪：不同类型气动卡盘怎么选

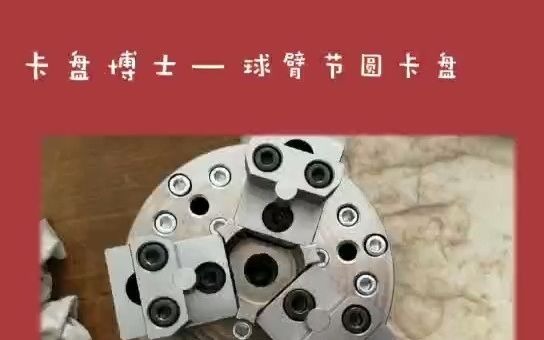

1. 三爪气动卡盘
应用最广的类型，适合圆形、正六边形及规则回转体零件的自定心夹持。结构紧凑、刚性好、转速适应性高，是数控车床批量加工轴类、套类、盘类零件的常规配置。缺点是对不规则毛坯的适应性有限。
2. 四爪卡盘
四爪气动卡盘分为联动式与独立调整式。联动四爪对正方形、矩形截面以及方坯、锻件毛坯的夹持更稳定；独立四爪则适合偏心件、异形件的找正加工，灵活性更高，但对操作者经验要求也更高。
3. 六爪卡盘
六个卡爪均匀分布，夹持力被分散到更多接触点，特别适合薄壁套筒、缸套、轴承环、环形件等易变形工件。相比三爪，六爪能显著降低夹持变形量，在精车、精磨工序中保持圆度稳定。
4. 两爪及非标卡盘
针对连杆、拨叉、支架、法兰异形件等特定轮廓的工件，标准卡盘往往无法直接装夹。此时需要采用两爪结构，或直接进行非标卡盘定制，把定位面、夹持面按工件三维轮廓专门设计。
四、气动卡盘与其他夹持方式的对比
- 手动卡盘：采购成本最低，但每次装夹都需人工扳动，效率低、夹紧力一致性差，不适合批量生产与自动化产线。
- 液压卡盘：夹紧力大、刚性强，适合重切削，但需要液压站，占地大、油温升高会引起精度漂移，维护成本较高。
- 气动卡盘：响应快、清洁无油污、夹紧力可调、结构简单易维护，适配自动化上下料与机械手联动，综合性价比在中小型零件批量加工中优势明显。
- 弹簧夹头与气动虎钳：前者适合小直径棒料的高精度夹持，后者适合加工中心上的方形、板类零件。三者常在同一车间配合使用。
五、判断气动卡盘优劣的几个关键指标
- 径向跳动与端面跳动：是衡量卡盘精度的基础指标。高精度卡盘的径向跳动通常可控制在 0.01～0.03 mm 区间。
- 重复定位精度：指多次松夹后工件位置的稳定程度，直接影响批量加工尺寸一致性。优质气动卡盘可稳定在 0.01～0.02 mm。
- 夹紧力与保持性：需关注额定气压下的实际夹紧力，以及断气时是否具备保压能力——这一点关系到加工安全，配止回阀或保压阀是必要措施。
- 最高允许转速：转速越高，离心力对夹紧力的削弱越明显。高速车削场景必须核算转速上限，必要时选用带离心力补偿结构的卡盘。
- 动平衡等级：高速主轴对卡盘动平衡要求严格，通常需在出厂前做动平衡校正。
- 密封与寿命：漏气率、密封件材质、导向面的耐磨处理，决定了卡盘能否在数年高频使用后仍保持精度。
六、气动卡盘的典型应用场景
气动卡盘几乎覆盖了金属切削加工的各个环节：
- 汽车零部件：变速箱齿轮坯、同步器齿环、轴类、刹车盘、转向节等大批量零件的车削与磨削。
- 轴承与齿轮行业：轴承套圈、齿轮毛坯的定心夹持，六爪结构在薄壁套圈磨削中尤为常见。
- 数控磨床：数控磨床卡盘对精度和刚性要求极高，常用于内圆磨、外圆磨、端面磨工序，配合高精度软爪使用。
- 航空航天与精密仪器：薄壁筒体、精密环件、光学镜筒等，对夹持变形与表面损伤有严格限制。
- 医疗器械与五金制品：不锈钢接头、植入件毛坯、紧固件、弹簧件的小型化批量加工。
- 模具与工程机械：模具型芯、液压阀体、矿山机械零件的粗精加工。
- 自动化产线：与桁架机械手、关节机器人、自动送料机配套，实现无人化连续生产。
七、气动卡盘选型六步法
选型不是简单对着型号表挑一个，建议按以下顺序逐项确认：
- 第一步，确定工件特征：材质、直径范围、长度、壁厚、最重件重量、是否为异形轮廓。
- 第二步，确定机床接口：主轴端部形式（如 A2、短圆锥、法兰）、卡盘外径与安装孔位、是否需要通孔通过棒料。
- 第三步，确定爪数与结构：规则回转体选三爪，方形件选四爪，薄壁环件选六爪，异形件走定制。
- 第四步，核算夹紧力：根据切削力估算所需夹紧力，并预留安全系数，同时确认工件能否承受该夹持力而不变形。
- 第五步，确认转速与动平衡要求：高速工况需明确最高转速与平衡等级。
- 第六步，确认气源与控制系统：气源压力是否稳定、是否配置调压阀、换向阀、保压阀，是否与机床 M 代码联动。
八、非标卡盘定制：异型件装夹的破题思路
标准卡盘解决的是通用问题，而现实中大量工件并不"通用"。异型件装夹夹具的定制，通常沿着三条思路展开：
- 仿形定位：按工件实际轮廓设计卡爪或定位块，使接触面贴合工件，避免点接触造成的压痕与变形。
- 多点分散夹持：把集中夹紧力拆分成多个小力，作用在刚性较好的部位，是控制薄壁件变形的有效手段。
- 复合定位：外圆定位＋端面定位＋角向定位组合使用，一次装夹完成多面加工，减少二次装夹误差。
定制流程一般包括：提供工件图纸或实物样件 → 分析定位与夹持方案 → 出具卡盘结构设计 → 制作样件试夹与精度验证 → 批量交付。对于连杆、拨叉、壳体类零件，前期方案沟通往往比后期返工更省成本。中幸精密机械在非标卡盘定制方面积累了大量异形件案例，可根据客户工序节拍反向优化卡盘结构，做到既夹得住，又不夹伤。
九、气动虎钳与加工中心虎钳的配套使用
加工中心上的夹持需求与车床不同，多以方形、板类、箱体类零件为主，此时气动虎钳和加工中心虎钳就成为主力。它们的共同特点是：夹持面为平行平面，适合铣削、钻孔、攻丝工序；配合气动驱动后，可实现一键夹紧、多工位联动。
实际生产中常见的组合方式是：车床工序用气动卡盘完成回转面加工，加工中心工序用气动虎钳完成平面与孔系加工，中间由机械手或桁架完成转运。两套夹具的定位基准一致，才能保证工序间的尺寸衔接。
十、日常维护与常见问题排查
- 定期检查气源质量：三联件应按时排水、清洗滤芯，油雾器保持适量润滑油，含水含尘的气源是密封件老化的首要原因。
- 保持导向面清洁：铁屑与切削液进入导向槽会加速磨损，建议每班次用气枪吹净，并定期涂抹专用润滑脂。
- 避免超压使用：长期超过额定气压会加速密封件失效，也会增加工件变形风险。
- 精度下降的处理：若出现跳动增大，先检查软爪是否磨损或需重新镗削，再排查盘体定位面与主轴端面的贴合情况。
- 漏气排查：优先检查旋转接头、密封圈与气管接头，多数漏气问题出在这三处。
十一、选择气动卡盘厂家时该看什么
卡盘属于长期使用的工装，采购决策不应只看单价。建议从以下几个方面评估：
- 加工能力：是否具备盘体、楔心机构等关键件的自主加工能力，热处理与磨削工序是否受控。
- 检测手段：是否有跳动检测、夹紧力测试、动平衡校正等出厂检验环节，能否提供检测数据。
- 定制响应：非标需求能否快速出方案，打样周期与修改配合度如何。
- 技术积累：是否熟悉不同行业的装夹难点，能否针对具体工序给出建议而非只报型号。
- 售后支持：易损件供应是否稳定，安装调试与精度恢复能否提供指导。
大连作为国内机床工具产业的重要基地，聚集了一批卡盘与机床附件的制造企业，在供应链配套、工艺传承方面具备天然优势。中幸精密机械立足大连，专注于气动卡盘、高精度卡盘及各类机床夹具的研发与制造，产品覆盖三爪气动卡盘、四爪卡盘、六爪卡盘、数控磨床卡盘、气动虎钳、加工中心虎钳等常规品类，同时承接非标卡盘定制与异型件装夹夹具的专项开发。
十二、常见问题解答
- 问：气动卡盘能替代液压卡盘吗？
在中小型零件、中轻切削、批量生产的场景下可以；重切削、超大夹紧力需求下，液压方案仍有优势，具体需按切削力核算。 - 问：气动卡盘的夹紧力够不够？
常规气压下可满足多数车削与磨削需求，若切削力较大，可通过提高气压、增大缸径或改用增压机构解决。 - 问：断气时工件会松脱吗？
不会，前提是配置止回阀或保压阀。这是气动装夹系统的标准安全配置，选型时务必确认。 - 问：软爪需要自己镗吗？
软爪通常需要在机床上按工件实际夹持直径现场镗削，以获得最佳同心度，这是保证精度的常规操作。 - 问：定制卡盘的周期一般多久？
取决于结构复杂程度与打样验证轮次，方案确认后通常需要数周时间，复杂异型件建议预留更充分的验证周期。
结语
气动卡盘看似只是机床上的一个附件，但它牵扯到装夹效率、加工精度、工件变形、产线自动化程度等一系列实际问题。选对了卡盘，工序节拍能缩短、废品率能下降、工人劳动强度能明显减轻；选错了，则可能陷入反复返修软爪、不停调整气压的循环。
无论是标准三爪气动卡盘、四爪卡盘、六爪卡盘，还是针对异型件的非标卡盘定制，核心逻辑始终一致：让定位更准、让夹持更稳、让工件不变形。把工件图纸和工序要求摆出来，与卡盘厂家做一次充分的技术沟通，往往比翻十本样本手册更有价值。
