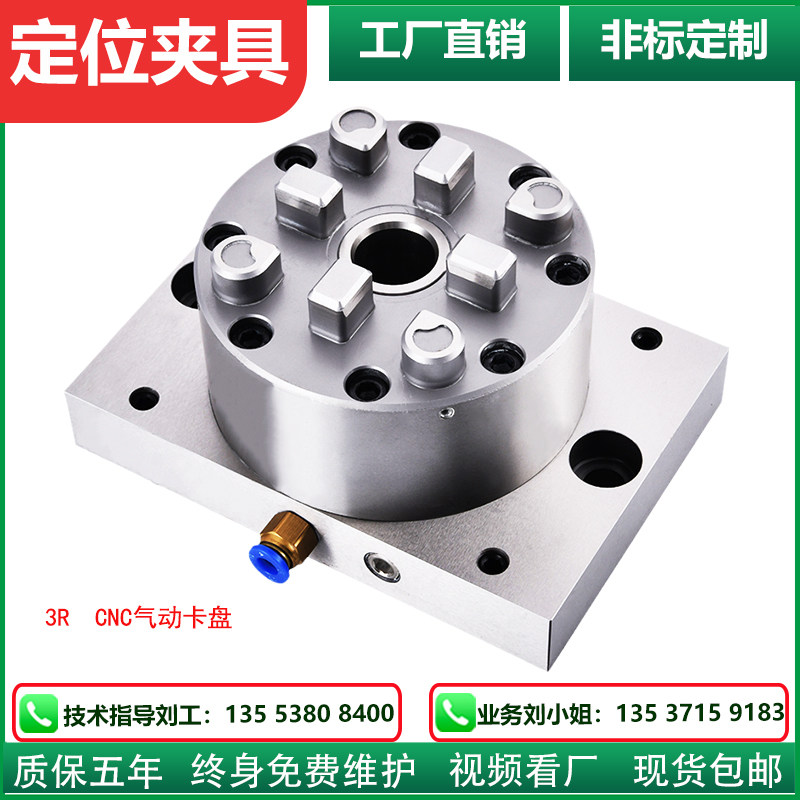

气动卡盘全解析：三爪、四爪、六爪怎么选？高精度数控装夹与异型件夹具定制指南

在数控车床、磨床、加工中心以及自动化生产线上，工件装夹环节往往决定了整条工艺链的效率上限。相比传统手动卡盘需要反复旋紧扳手，气动卡盘依靠压缩空气驱动，几秒钟就能完成夹紧与松开，夹持力稳定、重复定位精度高，已经成为汽车零部件、轴承齿轮、液压阀件、电机转子、医疗器械、五金紧固件等行业批量加工的主流选择。本文结合中幸精密机械在大连卡盘制造领域的实践经验，系统梳理气动卡盘的原理、类型、选型指标与定制思路，帮助工艺人员和采购人员少走弯路。

一、气动卡盘的工作原理：为什么它能稳定夹住工件

气动卡盘的核心是一套气缸（或气室）与楔形、杠杆、斜楔滚子等增力机构。压缩空气进入气缸后推动活塞，活塞通过楔心套、拉杆或斜楔结构把轴向力转换成卡爪的径向夹紧力，从而夹住工件。松开时换向阀切换气路，弹簧复位或反向供气让卡爪退回。

与液压卡盘相比，气动卡盘的几个特点非常突出：

• 响应快、动作干脆：夹紧与松开的行程时间通常在 0.5～2 秒，特别适合节拍紧凑的批量加工。
• 清洁环保：以压缩空气为介质，不存在液压油泄漏污染工件和切削液的问题，对食品机械、医疗器械、精密电子零件加工更友好。
• 夹持力可调：通过精密调压阀调整气压，即可在同一台设备上兼顾薄壁件的防变形需求与重切削的刚性需求。
• 易于自动化集成：只需电磁换向阀与 PLC 信号，就能与机械手、桁架上下料、自动检测线联动，是柔性制造单元的标配部件。

需要说明的是，气动卡盘的夹持力上限通常低于同规格液压卡盘，因此在重载粗车、大余量锻造毛坯加工中，液压方案仍占优势。选型时应先明确工序的切削力需求，再决定驱动方式。

二、三爪气动卡盘、四爪卡盘、六爪卡盘，分别适合什么工件

卡爪数量直接影响夹持刚性与受力分布，是选型的第一道分水岭。

1. 三爪气动卡盘

最通用的结构，三个卡爪同步自定心，适合圆形、正六边形、正三角形等对称回转体，例如轴类、套类、法兰盘、齿轮坯、轴承内外圈。三爪结构的优势在于结构紧凑、转速适应性好，配合高精度卡盘可以达到 0.01 mm 以内的重复定位精度。数控车床大批量车削外圆、端面、内孔时，三爪气动卡盘是首选。

2. 四爪卡盘

四爪分独立四爪与联动四爪两类。联动四爪相当于把三爪的定心逻辑扩展到四个受力点，适合方形、矩形、十字形零件以及需要更大夹持面积的场合；独立四爪则可分别调整，用于偏心件、非对称毛坯的找正加工。四爪结构的夹持力分布更均匀，对薄壁方壳件、铸铁壳体件的变形控制更有利。

3. 六爪卡盘

六个卡爪沿圆周分布，单爪夹持力更小但总接触点更多，是薄壁套筒、精密环件、轴承套圈、缸套类零件防变形的有效方案。六爪卡盘在磨削工序和精加工工序中表现尤为突出，能够在保证夹紧的前提下把工件圆度误差和夹持变形降到较低水平。部分结构还采用两段式卡爪，进一步增加接触长度。

4. 特殊形式：内撑式、端面驱动与双卡盘对置

除上述常规形式，还有用于夹持内孔的涨套式内撑卡盘、针对盘类件的端面驱动卡盘，以及车床两端对置的双主轴卡盘结构。这些方案在做长轴、薄壁管件时能显著减少装夹次数、提高同轴度。

三、高精度卡盘的四个核心指标

很多用户反馈“换了新卡盘，加工精度却没提升”，问题往往出在指标理解不到位。判断一台高精度卡盘，建议重点看以下四项：

• 重复定位精度：反复松夹后卡爪回到同一位置的能力，直接决定批量加工尺寸一致性。精密级气动卡盘一般控制在 0.005～0.02 mm。
• 径向跳动与端面跳动：反映卡盘回转中心与主轴轴线的同轴程度，影响圆度、圆柱度与端面垂直度，是磨削类工艺的关键。
• 夹持力与夹持力损失：卡盘随转速升高会受到离心力影响，夹持力下降。高速车削时需关注离心力补偿结构或限速使用。
• 卡爪重复装夹精度与耐磨性：卡爪、楔心套、滑座等关键件的热处理硬度与研磨精度，决定卡盘在数百万次动作后的精度保持能力。

此外，卡盘的动平衡等级、密封件耐切削液腐蚀性能、气源洁净度要求，也都是长时间稳定运行不可忽视的细节。

四、数控磨床卡盘：精度要求最苛刻的应用场景

磨削属于精加工甚至超精加工工序，余量小、公差紧，对卡盘的要求比车削更严。数控磨床卡盘通常需要满足：

• 夹持变形极小，避免磨削后工件出现“松开变形”导致的圆度超差；
• 回转精度高，端面跳动与径向跳动控制在微米级；
• 卡爪接触面经过精研，必要时采用软爪现场修磨以匹配工件尺寸；
• 良好的防尘防水结构，抵抗磨削液与砂轮粉末侵入。

在轴承套圈内圆磨、外圆磨、无心磨配套上下料机构，以及液压件、气动元件阀芯阀套的磨削中，六爪气动卡盘和专用涨套式夹具应用广泛。它们的共同思路是：把夹紧力分散到更多接触点，并让接触面尽可能贴合工件外形。

五、非标卡盘定制：从异型件装夹夹具到整套解决方案

实际生产中，真正“标准件”形态的工件其实并不多。铸件毛坯余量不均、锻造件带飞边、异型壳体有斜面和凸台、钣金冲压件壁薄易变形——这些情况用标准卡盘很难稳定夹持。此时需要进入非标卡盘定制与异型件装夹夹具设计环节。

一套成熟的定制流程通常包括：

• 工况确认：机床型号、主轴接口、最高转速、切削参数、工件材质与公差要求。
• 定位与夹紧方案设计：确定基准面、定位点、夹紧点数量与方向，评估夹紧力对工件变形的影响。
• 结构与材料选择：卡爪形状、是否采用仿形爪、是否需要浮动机构补偿毛坯偏差，关键件选用合金结构钢并做渗碳淬火或氮化处理。
• 试制与验证：上机试切，检测尺寸稳定性、跳动与振动情况，必要时修磨卡爪。
• 批产与交期保障：形成图纸与工艺文件，保证后续复购一致性。

大连作为国内机床工具产业的重要集聚地，配套产业链完整，从铸件、热处理到精密磨削都有成熟协作资源，这也是众多用户选择大连卡盘厂家的现实原因之一。中幸精密机械长期承接机床夹具定制业务，可针对车削、铣削、磨削、钻孔等不同工序提供整套装夹方案。

六、气动虎钳与加工中心虎钳：铣削工序的装夹搭档

车磨工序看卡盘，铣削与钻攻工序则离不开虎钳。加工中心虎钳与气动虎钳在批量铣削、钻孔、攻丝中承担着快速定位与稳定夹持的职责：

• 气动虎钳：气动驱动快速开合，配合机械手可实现无人化上下料，适合中小型零件的成组加工。
• 加工中心虎钳：强调夹持刚性与重复定位精度，多工位结构可一次装夹多个工件，提高机床利用率。
• 组合应用：在四轴、五轴回转工作台上，气动虎钳与专用软爪、定位块配合，可完成多面加工而不需二次装夹。

选择虎钳时，除了钳口宽度与开口度，还应关注钳口平行度、丝杆或气室的耐磨性，以及是否支持快换钳口。对于铝合金、薄壁件，建议选用带浮动钳口或增力比可调的结构，避免夹伤与变形。

七、气动卡盘选型自查清单

为了让选型更高效，可以把下面这些问题提前整理清楚，与厂家沟通时能节省大量时间：

• 工件是什么材料？外形尺寸、壁厚、最大与最小直径是多少？
• 属于粗加工、半精加工还是精加工？切削力大不大？
• 期望的重复定位精度和节拍时间是多少？
• 机床主轴端部接口是什么标准？最高转速多少？
• 是人工上下料还是机器人、桁架自动上下料？
• 工厂气源压力是否稳定？是否需要油雾器或稳压装置？
• 是否需要中心通孔用于棒料送料？是否需要防水防尘结构？

八、日常维护：让卡盘精度多保持几年

气动卡盘属于精密部件，维护得当可以显著延长精度寿命：

• 气源必须经过过滤、干燥处理，避免水分和杂质进入气缸造成内泄。
• 定期检查卡爪螺栓紧固状态，软爪修磨后重新校正跳动。
• 按使用频次补充专用润滑脂，保持楔心套与滑座配合面润滑。
• 避免超气压使用，防止气缸密封件与卡爪结构受损。
• 停机较久时，应松开工件并做好防锈处理。

九、结语：装夹方案选对了，效率与精度就成功了一半

气动卡盘看似只是机床上的一个附件，实际却牵动着加工精度、生产节拍、刀具寿命与自动化改造的可行性。三爪气动卡盘适合通用回转体批量加工，四爪卡盘兼顾方形件与偏心件，六爪卡盘与数控磨床卡盘则在薄壁精密件上展现优势；当工件形状特殊、公差严苛时，非标卡盘定制与异型件装夹夹具设计就是绕不开的一环。配套气动虎钳、加工中心虎钳，形成从车到铣的完整装夹体系，才能真正把设备能力发挥出来。

中幸精密机械专注机床夹具与气动卡盘的研发制造，产品覆盖三爪气动卡盘、四爪卡盘、六爪卡盘、磨床专用卡盘、气动虎钳及相关定制夹具，可根据工件图纸提供选型建议与定制方案。如果您正在为异型件、薄壁件或高节拍生产线寻找稳定的装夹方案，欢迎访问 ykxrz.com 了解更多产品信息与技术资料。
